Водонапорные башни Рожновского |
|
Водонапорные башни представляют собой сварную листовую конструкцию, состоящую из цилиндрической обечайки с коническими крышей и днищем, цилиндрической водозаполняющейся опорой. Опора закрепляется на монолитном железобетонном фундаменте посредством закладных и соединительных деталей. Нижняя часть опоры обсыпается местным грунтом на высоту 2.45м над поверхностью земли. Для подъёма на насыпь предусмотрена железобетонная лестница; под выпуском сигнальной трубы в насыпи устраивается бетонный лоток для защиты откоса от размывания. Откосы насыпи укрепляются посевом многолетних трав. Рядом с башней устраивается колодец, обслуживания, служащий для размещения водопроводной арматуры.
|
|

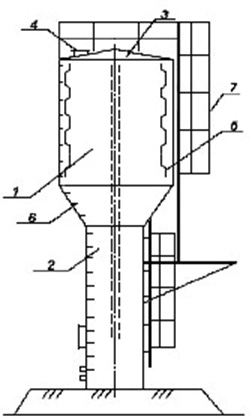

1. Бак;
2. Водонапорная опора;
3. Крыша бака;
4. Люк для осмотра;
5. Скобы льдоудерживателя;
6. Лестница внутренняя;
7. Лестница наружняя. |
Назначение: для регулирования неравномерности водопотребления, хранения ограниченных резервного и противопожарного запасов в системах сельскохозяйственного водоснабжения и водоснабжения небольших предприятий и жилых застроек. Водонапорные башни заводского изготовления системы Рожновского - ВБР вместимостью 15,25,50м3, высотой опоры 10, 12, 15, 18м.
|
Марка
|
Объем бака, м3
|
Высота опоры, м
|
Диаметр бака, мм
|
Диаметр опоры, мм
|
Полезная вместимость, м
|
|
ВБР-15У-10
|
15
|
10
|
2500
|
960
|
22
|
|
ВБР-25У-12
|
25
|
12
|
3020
|
1120
|
36
|
|
ВБР-25У-15
|
25
|
15
|
3020
|
1120
|
39
|
|
ВБР-50У-18-1
|
50
|
18
|
3020
|
1750
|
94
|
У — унифицированная
Водонапорные башни рассчитаны для строительства в районах со следующими характеристиками:
Расчётная зимняя температура наружного воздуха не ниже минус 30°С. Вес снегового покрова до 100 кгс/м . Давление ветра до 38 кгс/м . Грунты в основании однородные, непросадочные. непучинистые со следующими нормативными арактеристиками: фн=0,49 рад(28); Сн=2кПа(0.02кгс/см'); Е=14,7мПа(150кгс/см2);у=1,8т/м3. Грунтовые воды отсутствуют.
|
|
Виды водонапорных башен «Рожновского» согласно ТП 901-5-045.88 |
