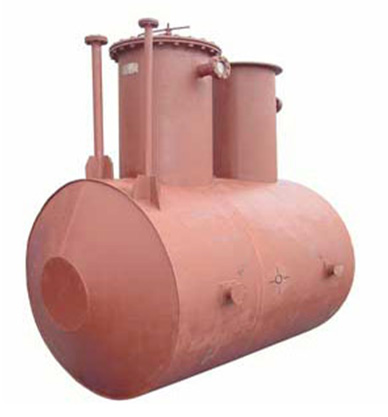

Для слива и хранения остатков светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе смеси с водой, из технологических сетей (трубопроводов) и аппаратов во всех отрослях промышленности, при содержании h3s в газовой фазе не более 1,8% объемных.
Емкости изготавливаюся двух типов:
ЕП - емкость подземная без подогревателя и
ЕПП - емкость подземная с подогревателем. |
Пример условного обозначения при заказе:
емкость без подогревателя с электронасосного агрегата
еп 16-2000-1300-2-к- ту 26-18-34-89,
где еп - емкость подземная без подогревателя;
16 - номинальный объем, куб.м.;
2000 - диаметр обечайки, мм.;
1300 - высота горловины;
2 - материальное исполнение;
к - необходимость оборудования бетонным колодцем
ту 26-18-34-89
таблица 1
|
Обозначение
|
Объем, куб.м
|
Масса, тонн
|
Диаметр,мм
|
Длина, мм
|
Высота, мм
|
Примечание
|
|
ЕП-8-2000-1300
|
8
|
2.55
|
2000
|
3270
|
1300
|
|
|
ЕПП-8-2000-1300
|
8
|
2.8
|
2000
|
3270
|
1300
|
с подогревом
|
|
ЕП-12,5-2000-1300
|
12,5
|
3.25
|
2000
|
4580
|
1300
|
|
|
ЕПП-12,5-2000-1300
|
12,5
|
3.57
|
2000
|
4580
|
1300
|
с подогревом
|
|
ЕП-16-2000-1300
|
16
|
3.61
|
2000
|
5700
|
1300
|
|
|
ЕПП-16-2000-1300
|
16
|
3.97
|
2000
|
5700
|
1300
|
с подогревом
|
|
ЕП-25-2400-900
|
25
|
4.36
|
2400
|
6180
|
900
|
|
|
ЕПП-25-2400-900
|
25
|
4.8
|
2400
|
6180
|
900
|
с подогревом
|
|
ЕП-40-2400-900
|
40
|
5.95
|
2400
|
9500
|
900
|
|
|
ЕПП-40-2400-900
|
40
|
6.53
|
2400
|
9500
|
900
|
с подогревом
|
|
ЕП-63-3000-1000
|
63
|
8.93
|
3000
|
9320
|
1000
|
|
|
ЕПП-63-3000-1000
|
63
|
9.8
|
3000
|
9320
|
1000
|
с подогревом
|
таблица 2
|
Марка
|
Объем бака, м3
|
Высота опоры, м
|
Диаметр бака, мм
|
Диаметр опоры, мм
|
Полезная вместимость, м
|
|
ВБР-15У-10
|
15
|
10
|
2500
|
960
|
22
|
|
ВБР-25У-12
|
25
|
12
|
3020
|
1120
|
36
|
|
ВБР-25У-15
|
25
|
15
|
3020
|
1120
|
39
|
|
ВБР-50У-18-1
|
50
|
18
|
3020
|
1750
|
94
|
У — унифицированная
|
|

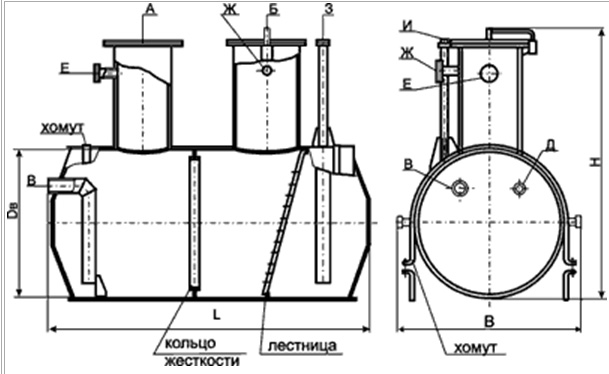

а - для электронасосного агрегатаи выхода продукта
б - люк-лаз
в - вход продукта
д - выход продукта аварийный
е - вход параж-воздушник
з - для уровнемера
и - для термомерта сопративления
|
|
|
